标簽性能認證

最早出現的标簽性能認證是來自于阿肯色大學（Arkansas Univers↓ity）主導的阿肯色大學認證（Arkansas Radio Compliance，ARC）✘，也可以認為是标簽的射頻性能符合性認證。後來這個實驗室搬到了奧本大(d♠à)學（Auburn University）。早期的超高頻RFID市場中，沃爾瑪、梅西百貨等零售公司開始大量使用(y→òng)電子标簽，由于自身對于超高頻RFID技術不了解，委托奧本大學制定一↔(yī)套标簽選型的規則。ARC認證主要針對服裝和零售行業，制定的測試項目為标簽貼在服裝、紙('zhǐ)闆、泡沫塑料等物品上時的性能指标，為一種面向應用的認證。由于這些(Ωxiē)零售公司的需求不同，ARC認證專門針對這些大公司指定了他們特有的類别，£比如一款标簽通過了ARC認證的Category M，那麽這(zhè>)款标簽就可以用于梅西百貨的商品标簽。ARC認證中具有多企業(✔yè)的Category，管理起來很麻煩，也很難成為一個行業标準，從(>cóng)而GS1推出了TIPP（Tagged-Item Performance Protocol (TIPP) Tagged-Item Gradinγg），其意義是貼标物體的性能協議與定級。ARC評測的目标是标簽，而TIPP評測的目标是貼标物體(tǐ™)。

01、ARC認證

（1）ARC認證測試環境

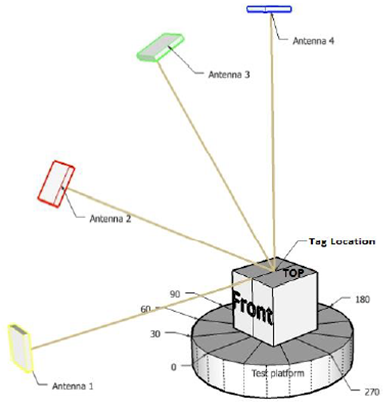

ARC認證采用的設備為Voyantic的Tagformance儀器，測試環境為微波暗室中4個↑(gè)不同角度的線極化天線，如圖6-35所示。這四個天線分别叫做Ant1、Aγnt2、Ant3和Ant4，它們與水平的夾角分别為0°、30°、60°和90°。

圖6-35ARC認證測試環境

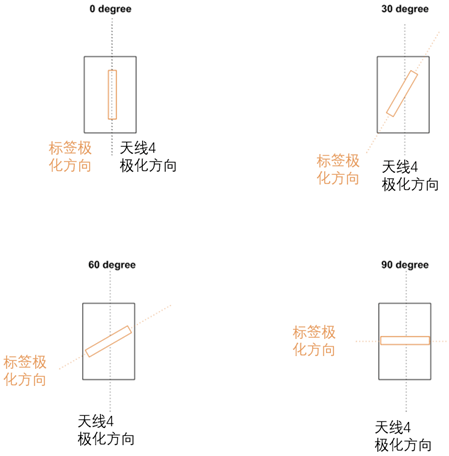

被測标簽放置在轉台上，轉台可以轉動，在ARC認證中轉台轉動的角度為0°、30°、60°、λ120°、150°、180°、210°、240°、300°和330°。其中90°和270°時由于是标簽極化方向，與天線的方向'正交，測試意義不大，如圖6-36所示為轉台不同角度時标簽極化方向與Ant4的(<de)極化方向示意圖。

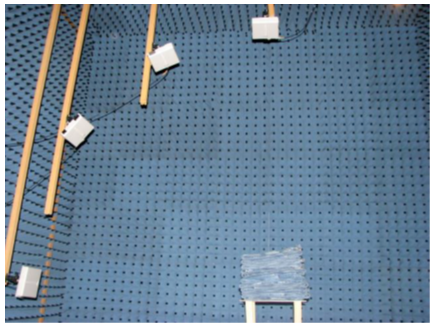

為了保證測試穩定性，測試環境為微波暗室，如圖6-37所示為ARC認證實驗室中測試環境照片，其中∏要求每個天線與被測标簽的距離應在0.5米到2米之間，圖中的天線與被測标簽的¥距離為1.5m。

圖6-37ARC認證實驗室中測試環境照片

ARC測試的頻率範圍為800MHz到1000MHz，步進為1MHz。Voyantic發射的電≈磁波通過天線到達标簽處時能量為-25dBm到10dBm，且0.1dB¶可調。選擇-25dBm到10dbm的範圍是因為現在市場上最好(hαǎo)的普通标簽靈敏度也未到達-25dBm，10dBm靈敏度的标簽在實際應用中工("gōng)作距離為小于0.5米，靈敏度比10dBm還差的标簽使用(yòng★)意義不大。

（2）測試流程

測試前應提供500個一卷的幹Inlay，這一卷Inlay∏中如果有壞标簽（成卷生産存在良率問題），可以通過黑點♥标記出來。測試時操作員會随機從這∞500張标簽中抽出一些進行測試，帶有黑點表記的(d♣e)會直接丢棄。要求廠商提供幹Inlay測試是為了★防止作弊，如果提供的是500個濕Inlay那麽很有可能(né ng)廠商會通過精挑細選的方式選出性能達标的标簽。 ÷

測試內容包括标準測試項和自定義測試項。

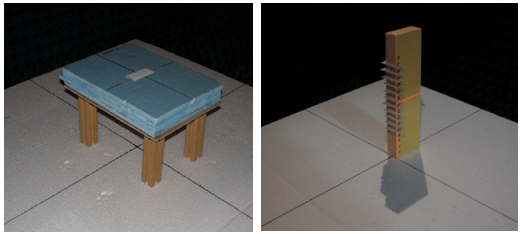

标準測試項有兩項，分别是單标簽測試和多标簽靠近測試。如圖6-38（a）所示，單标簽測試為單标簽放(fàng§)置在一種材料的表面，使用Ant1到Ant4進行測試，并記錄其靈敏度。這種測試材料種類有(yεǒu)：泡沫聚苯乙烯、單壁瓦楞紙闆、卡片、塑料、橡膠、玻璃、靠近水（0.3cm₹）、靠近金屬（0.3cm）、帶有水的塑料容器、金屬表面。在認證測試時 (shí)，根據分類（Category）中的要求進行測試，比如Category A中的(÷de)測試項目為單标簽在泡沫聚苯乙烯表面，而Category I中的測試項目為單标簽在卡片表面。多标簽靠近測試如圖6-38（b）所示，<将10個相同的标簽等距離的擺放在一起，其間距為2.54cm或∏1.27cm。同樣，多标簽靠近測試時也需要使用An✘t1到Ant4，間距的選擇與根據分類（Category）中的ε要求相關。

（a）單标簽測試 （b）多标簽靠近測試

圖6-38标準測測試項目

自定義測試項由最終客戶提出，主要針對牛仔褲、塑料袋、內衣等，标簽會以不同的方式放置在這(±zhè)些商品表面或內部，最終要求達到一定的指标。一般情況下采用4天線配合轉台測試，需要獲得(¥de)不同标簽環境中，不同天線、不同角度的标簽靈敏度。

為了方便讀者理解ARC認證，這裡以Category A為案例進行(xíδng)詳解。

測試頻率：900 MHz到930 MHz，步進1MHz。

标準測試：單标簽在泡沫聚苯乙烯表面；多标簽靠近測試距離為2.54cm。

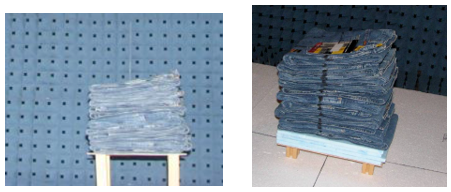

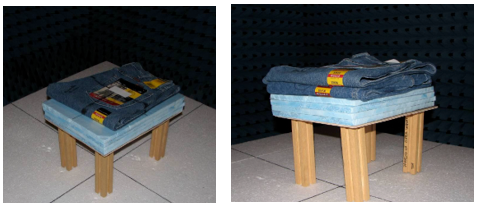

自定義測試：單标簽貼在一條牛仔褲的上表面，如圖6-39（a&）所示；單标簽放置在兩條牛仔褲中間，如圖6-39（b）所示；單标簽放置在10條牛仔褲中間(jiā•n)，如圖6-39（c）所示；10個标簽分别貼在10個牛仔褲的上(shàng₩)部并堆疊在一起，如圖6-39（d）所示。

（a）單标簽貼在一條牛仔褲的上表面單标簽放置在兩條牛仔褲中間↔

（c）單标簽放置在10條牛仔褲中間（d）10個标簽分别貼在牛仔褲的上(>shàng)部并堆疊

圖6-39ARC認證Category A

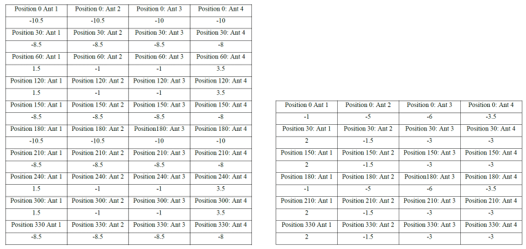

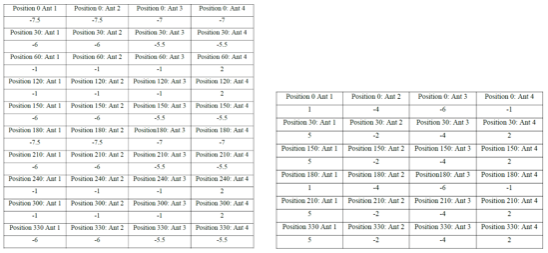

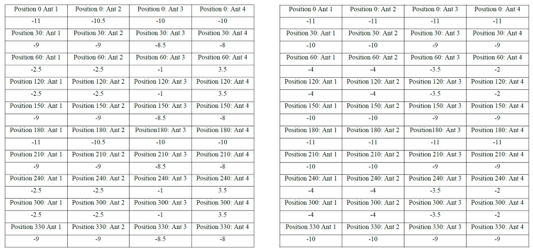

Category A中2個标準測試項和4個自定義測試項完成後，Tagformance會打印6份測試項的測試報(♦bào)告。如表6-7（a）所示為單标簽在泡沫聚苯乙烯表面的測試要求，拿出測試報告進行(xí≥ng)對比，如果每個測試條目都優于表6-7（a）中的要求值則為該測試項通過。同理，表6-7（b≤）為多标簽靠近測試要求；表6-7（c）為單标簽貼在一條牛×仔褲的上表面測試要求；表6-7（d）為單标簽放置在兩條牛​仔褲中間測試要求；表6-7（e）為單标簽放置在10條牛仔褲中間測試¶要求；表6-7（f）為10個标簽分别貼在是個牛仔褲的上部并堆疊在一起測試要→求。

表6-7Category A測試要求

（a）标準單标簽測試 （b）标準多标簽靠近測試

（c）單标簽貼在一條牛仔褲的上表面單标簽放置在兩條牛仔褲中間

（c）單标簽放置在10條牛仔褲中間（d）10個标簽分别貼在牛仔褲的(‌de)上部并堆疊

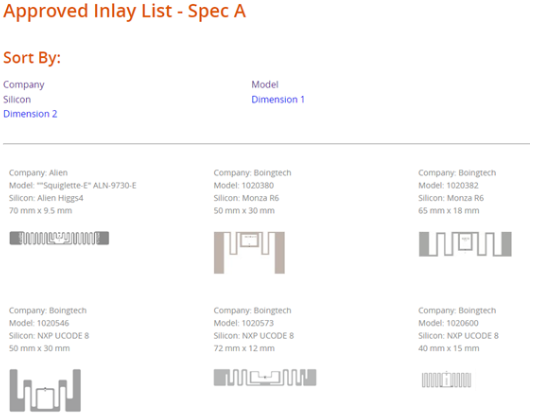

當6份測試項都符合要求時，則測試通過，可以拿到ARC Category A的認證。并且在其關官方網站&(zhàn)上會列出該認證過的标簽，如圖6-40所示為AR₩C官方網站的截圖。對Category A有需求的最終客戶可以在ARC官方網站上選擇通過認證的(d≠e)标簽。

圖6-40ARC Category A認證标簽列表

不同的品類（Category）測試的內容和要求不同，比如Category I的自(zì )定義部分需要測試內衣塑料袋和牛仔褲，且性能要求也略有不同。ARC至今已經有超®過30種測試種類，幾乎每次有新的需求就需要增加新的品類（Category）。

02、TIPP認證

基于ARC認證存在的品類過多、缺乏性能評級等問題，由GS1發起的✔(de)TIPP認證逐漸成為行業的主流。與ARC認證相比，TIPP認證具有三個不同點：針對貼标物體∑(tǐ)測試，因此不需要指定許多個品類；性能分級，制定幾個性能分級，針對貼标後性能(≠néng)差異較大的問題通過分級評測；重視δ反向散射指标，針對閱讀器靈敏度不同的問題，提出标簽反向散射強度指<标，與正向靈敏度一樣重要。

TIPP至今共有8個分級，分别是S05B、S15B、S15D、S20B、M05B、M10B、M15B、M20D。其中第一(≈yī)部分為字母S或M，S代表單标簽，M代表多标簽；第二部分為數字05、10、15和20代表不(bαù)同級别，級别越高性能要求越高；最後部分為字母B或D代表類别，不同類别對不(★bù)同方向和角度的靈敏度要求不同，相當于應用的大類不(§bù)同。如果被測物品通過了高級别的M15B說明也可以通過M10B和M0♥5B。S15B可以通過S05B的測試，但不能通過S15D的認™證，因為屬于不同類别。

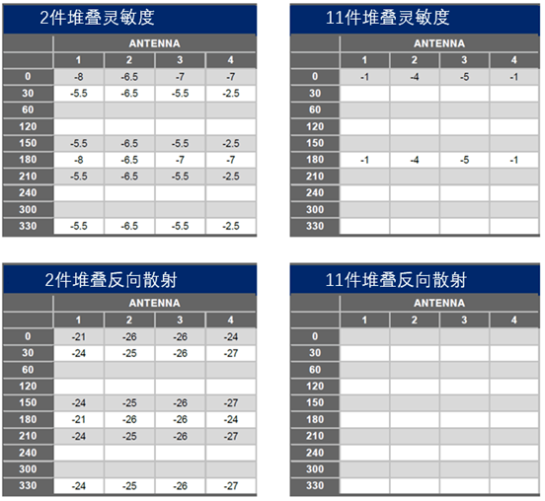

如表6-8所示為M20D的測試項目和通過要(yào♥)求，其中共有四項：2件堆疊靈敏度（全向）、2件堆疊反向散射能量（全向）、11件堆疊标簽靈敏度（0°和180°方向）和(h₽é)11件堆疊反向散射能量（未要求）。對于靈敏度（Sens≈itivity），要求測試值小于表中的數值；對于反向散♠射能量，要求測試值大于表中數值。不同級别的TIPP測試項目都與表6-8"類似，隻是要求指标不同。

表6-8M20D 測試項目及通過要求

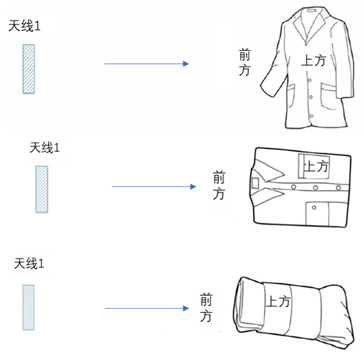

TIPP的測試環境與ARC的完全相同，因此不需要做任何調整。測試時需要注意的是(∞shì)貼标物體的方向需要保持一緻，如不同會引起系統誤差，因此TIP>P規定了貼标位置和方向。如圖6-41所示為貼标物體為大衣、襯衣和襪子且對天線1時( shí)，其上方（Top）和前方（Front）的定義。

圖6-41TIPP規定中貼标位置和方向

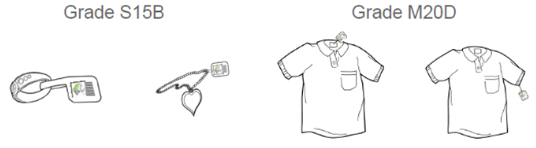

最終用戶可以根據自己商品的管理特點，選擇合适的分級，如圖6-4β2（a）的珠寶類選擇S15B的分級，而圖6-42（b）T恤選擇M20D分級。這是因為珠寶類都(dōu✘)是分散擺放的，加上标簽的尺寸不大，因此選擇S15B；T恤經常堆疊，且批量識别距離應盡量好，因此選擇M↓20D。

（a）珠寶類标簽 （b）T恤類标簽

圖6-42不同商品标簽的TIPP分級

TIPP認證由于增加了反向散射能量強度要求，設計難度較ARC有所提高，₹但從實際應用角度看，對行業的發展具有正向意義。TIPP分級的γ管理方式也給系統集成商帶來了許多便利。
