RFID (Radio Frequency Identification) 即無線射頻識别， 是一種短距離無線通信©技術。與其它短距離無線通信技術 WLAN、藍牙、紅外、ZIGBEE、UWB 相(&xiàng)比，最大的區别在于 RFID 是被動工作模式。RFID 技™(jì) 術采用大規模集成電路計算>、電子識别、計算機通信等技術，通(tōn•g)過讀寫器和安裝于載體上的 RFID 标簽，實現對載體的非接觸識别和數據信息ε 交換，加上其方便快捷、識别速度快、數據容量大、使用壽命長、标簽數 據可動态更改等特點， £因此較條碼而言具有更好的安全性、動态實時通信等優點，所以被廣泛應用于家庭、 賓館α、公司等門禁系統。

ASR(AutomaTIc Speech RecogniTIon)，即語音識别技術，其目标是将人(∞rén)類語音中的詞彙內容轉換為計算機可讀的輸δ入數據。ASR 技術所要解決的問題是讓計算(Ωsuàn)機能夠“聽懂”人類的語音，将語音中包含的文字信↓息“提取”出來。ASR技術在“能聽會說”的智能計算機系統中扮演著(zhe®)重要角色，相當于給計算機系統安裝上(shàng$)“耳朵”使其具備，“能聽”的功能，從而實現信息時代利用(yòπng)“語音”這一最自然、最便捷的手段進行人機通 信和交互。将RFID技術(​shù)和ASR技術運用到門禁系統，能使門禁系統更π加安全、人性化和智能化。

1.總體結構設計

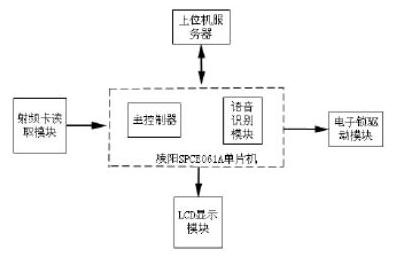

圖 1 為系統總體的硬件結構框圖。系統以淩陽SPCE061A單片機 為核心器件(jiàn®)、結合射頻識别(RFID)技術和語音識别技術實現系統雙重安全性，并采用了(l♣e)LCD12864顯示用戶刷卡信息。門禁系統還通過串口與上位機進行通信。

用戶先刷卡，單片機将獲取的卡号與自身RAM中的卡号進行比較，如果卡号相同，則進行(xíng☆)語音識别。若用戶的語音特征模型與系統已有的語音特征模型吻合，系統便打開電 子鎖。在刷卡時，單片機使用 RS232 串口協議與上位機通(tōn g)訊，從而使上位機能得到用戶數據和(hé>)刷卡信息，并且可以添加、删除用戶。

射頻識别技術使用的是射頻讀卡模塊和非接觸式ID卡，這樣避免了磁卡刷卡↓時與讀卡器的摩擦，大大提高了硬件的使用(y±òng)壽命。淩陽 SPCE061A 單片機內部含有語音功能，能夠完成語音錄制(zh ì)、語音播放、語音采樣及語音識别等任務。同時，淩陽 SPCE061A £單片機語 音識别的誤辨率低，可以彌補卡片丢失後， 不法分子利用&(yòng)卡片開啓門禁進入大門的缺陷。

12864液晶顯用戶卡号、刷卡時間、 刷卡次數并顯示卡号是否錯誤。

系統總體硬件結構框圖

2.主要硬件電路設計

本設計主要硬件電路包括射頻卡讀卡器≤電路和電子鎖驅動電路。

2.1射頻卡讀卡器電路原理及組成

當射頻卡讀卡器與卡進行數據傳輸時，讀卡器(qγì)發出的信号由兩部分疊加組成： 一部分是載波信号(125K​Hz)該信号由卡接收後，與卡自身的LC電路産生一個瞬間電量來供給卡內(nè₽i)芯片工作;另一部分是指令和數據信号，控制卡片的芯片完成數據的讀取、£儲存等功能，并返回信 号給讀卡器。

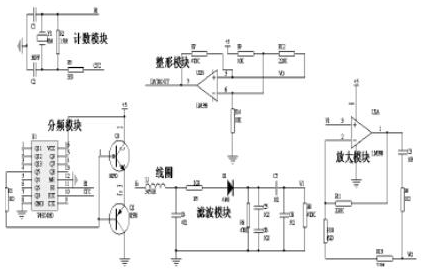

圖2 為射頻卡讀卡器電路圖。射頻卡讀卡器電路由信号計數模塊、分±頻模塊、線圈、濾波模塊、放大模塊和整形模塊組成。分頻模塊和計數模塊産生(sh★ēng)的 125KHz 正弦信号通過線圈為射頻卡提供了載波。射頻卡經線圈的感應後，載波和數(sh‍ù)據信号一起進入濾波 模塊。載波和數據信号經濾波後，載波被濾除，隻剩下信号。信号在經 過放大和整形模塊後，輸出有(©yǒu)效信号。

圖2射頻卡讀卡器電路圖

2.2 電子鎖驅動模塊電路組成與原理

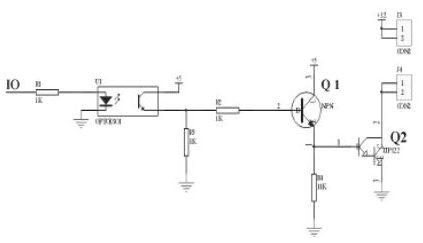

圖 3 為電子鎖驅動模塊的電路圖。該模塊電路由 光耦、NPN 三極管和達林頓三極管組成。當單片機IO端為高電平時，光耦導通(¶tōng);同時Q1的NPN三極管導通;由于Q1的發射極連接達林頓管Q2的基極，因此達林頓管導通，從↓(cóng)而驅動電子鎖。

圖3電子鎖驅動模塊電路圖

3.語音識别功能的實現

淩陽單片機語音識别隻分為 “訓練”“識别”和兩個階段。在訓練階段，單片機對采集到(≥dào)的語音樣本進行分析處理，從中提取語音特征信息，建立特征模型。在識别階段，單片機對(dγuì)采集到的語音樣本進行同樣地分析處理， 提取出語音的特征信息，然後将這(zh•è)個信息與已有的特征模型進行比較，如果二者達到一定的匹配≤度，則輸入的語音被識别。為了避免單片機每次上電都必須重新進行(xεíng)語音樣本 “訓練”的缺點，本設計的語音識别功能在上述原理的基礎上，加入了←将語音樣本模型寫入FlashRom的過程，“訓練”隻需一次即可重複進行語‌音識。

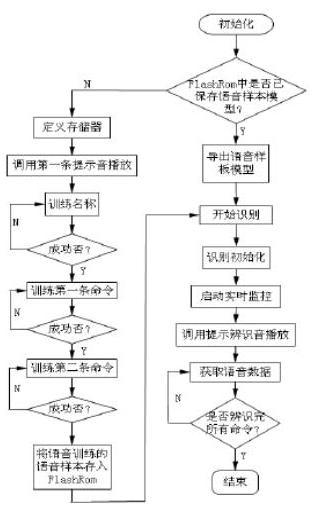

圖 4 是語音識别的程序流程圖， 程序先判斷 FlashRom 中是否有語 音模闆， 若有則進行語音識α别。若 FlashRom 中沒有語音樣本模闆， 則 開始進行樣本的€(de) “訓練”在 ，“訓練” 結束後，“訓練” 将 得到的語音樣本模 闆存入 FlashRom， 然後開♥(kāi)始語音識别。

圖 4 語音識别程序流程圖

4.上位機實現

現在有許多編程語言可用來編寫上位機，VB、C++、如C#、JAVA、圖形化(huà‌)語言等等。

考慮到C#語言含有以下幾個優點：

(1) C#語言類似C語言，若有C語言的基礎，那麽C#編程就容易得多了。

(2) C#語言含有許多現成的控件可直接調用，減少了軟件 (jiàn)開發的周期。

(3) 上位機界面與Windows 操作系統內出現的界面相同，用戶使用(yò€ng)更方便快捷。

因此本系統的上位機是在 VisualStudio 編程環境下，采用C#語言編β寫的。

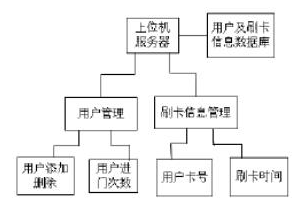

圖 5 為上位機軟件樹形結構圖，上位機通(tōn≥g)過與下位機串口通訊，得到用戶卡号、刷卡時間、 用戶進門次數的數(shù‌)據，并将這些信息存入數據庫。上位機還可對卡号進行添加/删除以控制(zh£ì)門禁系統的用戶數。

5.總結

本文介紹了以淩陽SPCE061A單片機為核心，結合射頻卡讀✘(dú)卡模塊、語音識别模塊、LCD12864顯示模塊和上位機的智能門 禁系統的實現。具體優點如下：

一方面， 該門禁系統使用的是RFID射頻識别技術，即通過非接觸 式∏ ID 卡來刷卡。避免普通磁卡刷卡時與讀卡器的摩擦，提高硬件使用 壽命。

另一方面，本設計還應用語音識别功能。隻有(yǒ​u)特定人員才能進入門禁系統，提高了門禁系統的安全性，也避免了(le§)卡片丢失時不法分子利 用卡片進入門禁的缺點。從實驗結果來看，系統已基本實現了預£期設定的功能，運行較穩定，效果良好
