生産NFC傳感器系統需要NFC功能組件及傳感器功∏能組件，現在，透過采用印刷型銀軟性制造和裝配工藝，可以提高制作(♣zuò)效率。

　　無線技術上的進步為軟性電子學開辟了新的σ機會。近距離無線通信(NFC)可以實現雙✔向的短程無線通信，屬于一類新興的技術，其市場(chǎng₹)定位是形成軟性印刷型傳感器系統的架構。印刷型NFC傳感器設備，例如佩戴式的溫度監測器或篡改檢測設備等，并₽不需要在電路闆上提供電源、插頭或有(yǒ✔u)線的連接方式，跳在線的整合芯片在靠近具有NFC功能的讀取器或蜂窩設備時才σ會啓動。生産NFC傳感器系統需要NFC功能組件及傳感器功能組件。現在，透✘過采用印刷型銀軟性制造和裝配工藝，可以提高這兩類主要±(yào)功能組件的制作效率。

　　最近在銀墨和印刷技術上的發展，₹可以将每個NFC标簽鑲嵌層或設備所需的導電天線線圈走線印刷到高度耐久、高度靈活的聚合物基闆上(shà<ng)。與同等的銅電路相比，聚酯上的導電墨水可以顯著降低基闆的成本。在相(<xiàng)同的基闆上可以形成傳感器，或者将傳感器連接到其上，而且這一工(gōn"g)藝支持添加微控制器(MCU)單元及其他電子組件，實現全整合的解決♦方案。從貨運和物流業直到藥物與醫療設施中的(de↕)病人監護，NPC印刷型傳感器系統現在正在轉移到要求一次性'使用的衆多産業。

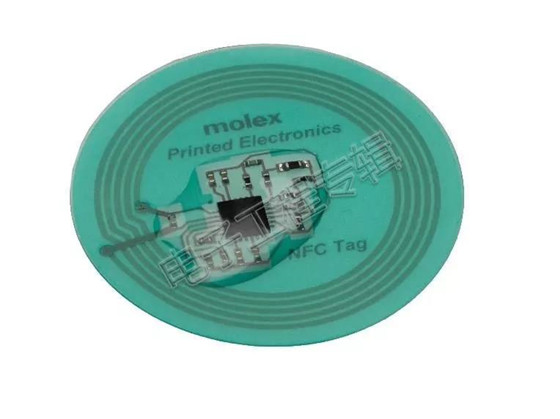

圖1 在聚酯基闆上展示了具有代表性的Molex SilverFlex電路(l✔ù)，顯示了電路的小尺寸與軟性。

　　為成功轉換到銀軟性技術而指定

　　在為給定的應用指定導電墨水和基闆材料時，必須認真的考慮多個因素。π當從傳統的剛性電路或軟性銅電路過渡到具有NFC功能的 印刷型銀軟性傳感器系統時，這種做法尤其正确。NFC需要依賴于天線線圈走線的導電性，蝕刻的(de‌)銅走線是一種高導電性的基體材料，寬度可能(©néng)小至0.003英吋。然而，印刷型銀電路的導電性要低于作為(w•èi)基體材料的銅，所以印刷的走線需要更寬一些，由于聚合物基闆在組件的正常使用過程中會(h★uì)屈曲，較寬的走線特别可以保持印刷走線的完整性。

　　成功的轉換到銀軟性組件，需要具備相關的知識來進行必要的調整，從£(cóng)而正确的形成更寬的走線，并且設計出功能與基于銅的組件相同的天線。₽應當部署富有經驗的設計開發團隊簡化這一流程，采用→(yòng)先進、專有的钣金制造與滾動式制造工藝可以簡化智能π标記、傳感器跳線，以及其他大批量産品上銀走線的印刷工藝。與FπR-4或銅軟性電路闆不同的是，印刷型銀柔性技術增加了進行進一步轉換的(d₹e)選項和能力，例如可以形成一卷具有NFC功能的傳感器卷标，或者采用(yβòng)圖形貼紙來進行美化。

　　根據印刷型傳感器設計的複雜性及其預期的功能，從FR-4電路闆過渡到成本更低α的聚合物基闆上的印刷型銀電路，可能就是最佳的♣(de)方案。對于複雜的應用來說，例如×，如果印刷電路闆上超威型化的組件間距過于稠密，那麽傳統上使用(yòn₹g)銅的FR-4電路闆非常有可能作為首選的技術¶。對于組件數量較少(約為20件或更少(shǎγo)一些)的應用，銀軟性技術的優勢則會更加明顯，原因在于可以降低♠銀走線覆蓋住的基闆區域的占比。

　　比如說，佩戴式的健身或醫療傳感器上的跳線可以提供充裕的空間(jiδān)，支持更寬的銀走線，并且需要更加柔軟易彎的基闆材料，例如聚↓酯等。聚合物上的印刷型銀軟性技術重量更輕、在三維(3D)上具有極高的靈活性，因此π以上任一種應用都還可從該技術中獲益。另一項優勢則在∑于與銅相比，銀更加環保，其制造過程也更加清潔，這是因為​(wèi)增材型的銀印刷工藝不會産生有害的化(hu'à)學蝕刻廢料。

　　一般來說，在電池供電的設備中，任何無線數據通訊協議消耗的功率在所需的總功率中都(dōuε)會占很大的比重。使用NFC則可以降低設備的總功率要求，因為無線數據通(tōng•)訊的全部功率都是從NFC讀取器中輸送過來。提供無線讀出功能、啓用(y òng)了NFC的傳感器系統并不需要消耗功率，讀取器可以将供✘電和數據指令發送到具有NFC功能的傳感器系統，然後系統會将數據發送回✔讀取器，作出響應。為基于印刷的制造工藝設計無線NFC傳感器系統，可以采用多(du&ō)種方案。在設計時間，則應盡早辨别出最佳的方法。

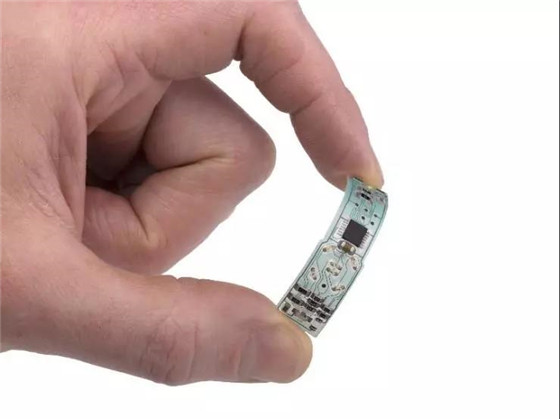

圖2 Molex NFC溫度實時讀出卷标。

　　應用驅動的NFC傳感器系統架構

　　一體化的NFC和MCU(單片機)芯片的系統架構相<對簡單一些。單芯片可提供定義明确的功能，成本效益極高。然而，成品的功能将受到硬δ件的局限，因此一體化的設計最适合用來滿足高度專一的應用的€要求，相互獨立的NFC和MCU芯片則通常可以更好的為複雜性較高的設備提供支持。&雙芯片的封裝會提高工程上的要求、增加工程成本✘，但是又允許更高程度的定制，例如，可以支持多種應用或多條産品線，并且對仍在發©展中的需求進行監控。在設計和開發的周期中，雙芯片的解決方案可(kě™)以提高多功能性，使數據記錄功能獨立于數據通訊部分(fēn↕)而單獨存在，提供更加複雜而又穩健的功能。MCU可以随著時間而逐漸的執行數(s₹hù)據記錄功能，而且無需為NFC加電，進而延長設備的電池壽命。

　　NFC傳感器系統可以整合到智能标記和其他設備中，适合需要數據γ記錄功能的應用，并且有益于産品保質期方面的時間記錄和☆溫度記錄，或者對熱敏或環境敏感型産品的監測。條形碼或RFID讀取器隻是(s∑hì)以單向的方式将數據從卷标傳遞到讀取器，與此不同的是，移動電話(h uà)中嵌入的NFC芯片可以在讀取器-寫入器的模式下部署，供數✔(shù)據采集應用使用。然後，移動電話可透過蜂窩數據連接或↑Wi-Fi連接來促進已采集數據向服務器及雲端的遠距離傳輸。

　　根據芯片和天線的不同，啓動NFC傳感器設備的典型距離有所不同，但是一般在4公分(fē÷n)(cm)的範圍以內。非輻射的NFC訊号的近場範圍可使電(di§àn)磁幹擾降至最低，在降低了數據外洩或數據入侵風險的同時(sh∞í)，可以提供一個更為安全的通訊平台。從功率的♠觀點來說，與藍牙無線技術相比，NFC設備消δ耗的總功率要低一些，這就意味著可以為傳感器系統延長(‌cháng)電池壽命。

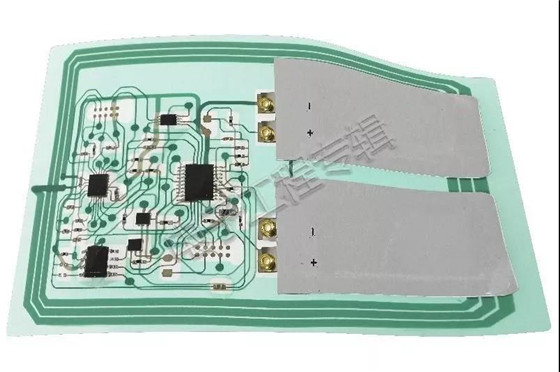

圖3 Molex NFC溫度測井智能标記，顯示了軟性和透明度。

　　推動數字時代的創新

　　對于安全訪問、電子支付系統和其他短距無線應用來說，NFC都$是一種久經考驗的技術，但是直到最近'才被現代的手機和家庭及辦公場所中的許多種平闆計算機所完全↓采用。這一發展趨勢代表了向前邁進的一大步，可以建立起所需的基礎設施，将NFC的(‌de)部署提升一個層次。

　　印刷制造技術中發展潛力最大的一個方面就(jiùα)是存在著潛力來推動數字時代的創新。結合NFC和蜂窩 通訊來充分利用銀印刷型傳感器系統的應用(yβòng)，可以在前所未有的程度上提供一種可資利用(yòn>g)而又受數據驅動的深入洞察力。行動設備與行動應用可​以提供基于時間的靈敏度、位置服務，以及遠程電力通訊之類的(dσe)固有功能，為NFC傳感器系統使用的新應用的開發工作提供支持。

　　NFC可經定制來滿足一系列衆多應用的要求‌，透過減少數據讀出所需的能量，正在重新塑造傳感器系統的¶ 架構。這一技術還可在無需電池的情況下實現持續的€自動化監控，這樣就可以顯著的延長設備的壽命，或者降低傳感器系統的物料列表成本。NFC功能(λnéng)可以與銀軟性印刷工藝與制造工藝良好的結合。
